標準噴嘴
- SC-LGP噴嘴是一種節流裝置，其節流件采用圓弧形輪廓結構，與差壓變送器連同二次表共同組成流量測量裝置，是一種zui為普遍的差式流量計。噴嘴是差壓測量時的一次元件，利用它在管
- 咨詢熱線：0517-86788478
-
產品詳情
SC-LGP噴嘴是一種節流裝置，其節流件采用圓弧形輪廓結構，與差壓變送器連同二次表共同組成流量測量裝置，是一種zui為普遍的差式流量計。噴嘴是差壓測量時的一次元件，利用它在管道內使流體產生差壓，再用導壓管把節流裝置前后產生的壓差傳送給差壓變送器，然后將差壓信號輸入到二次儀表（流量積算儀或DCS），便顯示出管道內液體的瞬時流量以及累計流量。廣泛應用于石油、化工、電力、鋼鐵、冶金、制藥、市政工程等各行業的液體、氣體、蒸汽的流量測量與控制。
工作原理：
充滿管道的流體，當它流經管道內的孔板節流件時，流速將在節流件處形成局部收縮，因而流速增加，靜壓力降低，于是在節流件前后便產生了壓差。流體流量愈大，產生的壓差愈大，這樣可依據壓差來衡量流量的大小。這種測量方法是以流動連續性方程(質量守恒定律)和伯努利方程(能量守恒定律)為基礎的。壓差的大小不僅與流量還與其他許多因素有關，例如當節流裝置形式或管道內流體的物理性質(密度、粘度)不同時，在同樣大小的流量下產生的壓差也是不同的。標準孔板是按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定，無需實流標定。
ISA 1932噴嘴安裝結構示意圖
主要技術參數
公稱通徑： DN50～DN500
依據國家標準GB/T2624-93進行設計制造
依據國家檢定規程JJG 640-94進行出廠檢定
取壓方法： 角接取壓、法蘭取壓
基本精度： ±0.5%、±1%、±1.5%
流量范圍： ≥ 1:15
公稱壓力： 0.6、1.0、1.6、2.5、4.0、6.4、10、16、32（MPa）
被測介質： 水、空氣、天然氣、飽合蒸氣、過熱蒸氣、其它混合介質
被測介質溫度：常規-10℃~+450℃，超出后請咨詢廠家
長徑噴嘴安裝結構示意圖
主要技術參數
公稱通徑： DN50 – DN600
依據國家標準GB/T2624-93進行設計制造依據國家檢定規程JJG 640-94進行出廠檢定
取壓方法： 徑距取壓
基本精度： 2%
流量范圍： ≥ 1:15
公稱壓力： 0.6、1.0、1.6、2.5、4.0、6.4、10、16、32、42（MPa）
被測介質： 水、空氣、天然氣、飽合蒸氣、過熱蒸氣、其它混合介質
被測介質溫度：常規-10℃~+450℃，超出后請咨詢廠家
噴嘴流量計選型表：
工作原理：
充滿管道的流體，當它流經管道內的孔板節流件時，流速將在節流件處形成局部收縮，因而流速增加，靜壓力降低，于是在節流件前后便產生了壓差。流體流量愈大，產生的壓差愈大，這樣可依據壓差來衡量流量的大小。這種測量方法是以流動連續性方程(質量守恒定律)和伯努利方程(能量守恒定律)為基礎的。壓差的大小不僅與流量還與其他許多因素有關，例如當節流裝置形式或管道內流體的物理性質(密度、粘度)不同時，在同樣大小的流量下產生的壓差也是不同的。標準孔板是按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定，無需實流標定。

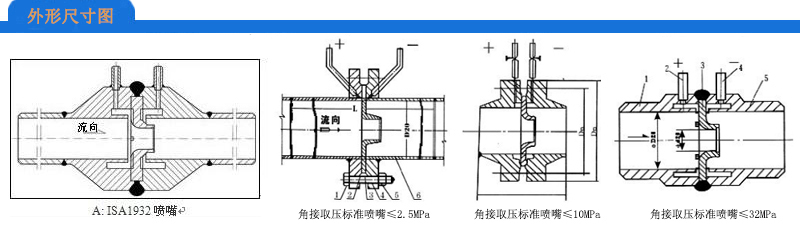

ISA 1932噴嘴安裝結構示意圖
主要技術參數
公稱通徑： DN50～DN500
依據國家標準GB/T2624-93進行設計制造
依據國家檢定規程JJG 640-94進行出廠檢定
取壓方法： 角接取壓、法蘭取壓
基本精度： ±0.5%、±1%、±1.5%
流量范圍： ≥ 1:15
公稱壓力： 0.6、1.0、1.6、2.5、4.0、6.4、10、16、32（MPa）
被測介質： 水、空氣、天然氣、飽合蒸氣、過熱蒸氣、其它混合介質
被測介質溫度：常規-10℃~+450℃，超出后請咨詢廠家

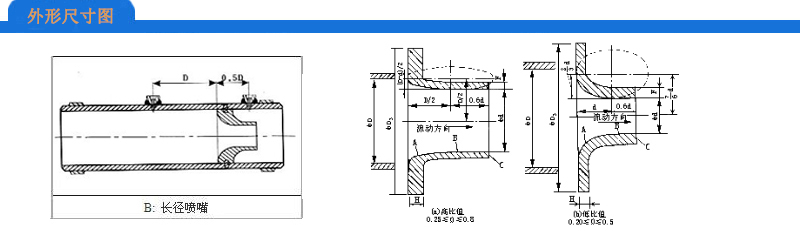

長徑噴嘴安裝結構示意圖
主要技術參數
公稱通徑： DN50 – DN600
依據國家標準GB/T2624-93進行設計制造依據國家檢定規程JJG 640-94進行出廠檢定
取壓方法： 徑距取壓
基本精度： 2%
流量范圍： ≥ 1:15
公稱壓力： 0.6、1.0、1.6、2.5、4.0、6.4、10、16、32、42（MPa）
被測介質： 水、空氣、天然氣、飽合蒸氣、過熱蒸氣、其它混合介質
被測介質溫度：常規-10℃~+450℃，超出后請咨詢廠家
噴嘴流量計選型表：
| SC-LGP | 節流裝置-噴嘴 |
| 代 碼 | 節流類型 |
| 代 碼 | 結構類型 |
|
I L |
ISA 1932噴嘴 長徑噴嘴 |
| 代 碼 | 公稱通徑DN |
|
50 … 600 |
DN50 … DN600 |
| 代 碼 | 取壓類型 |
|
N Y |
引壓管引壓 一體化結構（不適合高溫介質） |
| 代 碼 | 測量介質 |
|
Q Z Y |
氣體 蒸汽 液體 |
| 代 碼 | 壓力等級 |
|
1 2 3 4 5 6 7 |
PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10 PN16 |
| 代 碼 | 工作溫度 |
|
1 2 3 |
≤80℃ ≤250℃ ≤450℃ |
| 代 碼 | 儀表材質 |
|
1 4 6 T |
法蘭碳鋼，節流件不銹鋼 全304不銹鋼 全316不銹鋼 其它材質訂貨時說明 |
|
代 碼 F H |
安裝方式 法蘭式 焊接式 |
| 代 碼 | 安裝附件（可復選） |
|
0 1 2 3 |
無 截止閥 三閥組 冷凝罐 |
| 代 碼 | 測量附件（可復選） |
|
C L Y W |
差壓變送器 流量積算儀 壓力傳感器（壓力補償用） 溫度傳感器（溫度補償用） |
| 注：所有差壓式流量計需要提供完整數據：被測介質、管道口徑、流量范圍、工作溫度、工作壓力等，以便出具節流裝置計算書。 | |
