產品詳情
SC-RJ130系列彩色無紙記錄儀將采集的數據/運算數據以時間為基軸記錄在儀器內部的存儲系統中，存儲數據通過運算、模擬后顯示在液晶屏上，歷史記錄可以顯示數字、棒圖顯示、曲線顯示、報警列表等。與各類傳感器、變送器配合使用，可對溫度、壓力、液位、流量、重量等工業過程參數進行測量、顯示、報警控制、變送輸出、數據采集、通訊及記錄。
SC-RJ130系列彩色無紙記錄儀支持16路模擬量輸入，8路模擬輸出，12路報警輸出，16路全隔離DC24V配電輸出，設定數據與記錄數據掉電保護功能，標準MODBUS-RTU協議，可實現遠程監控。
技術參數：
測量點數：1~16路

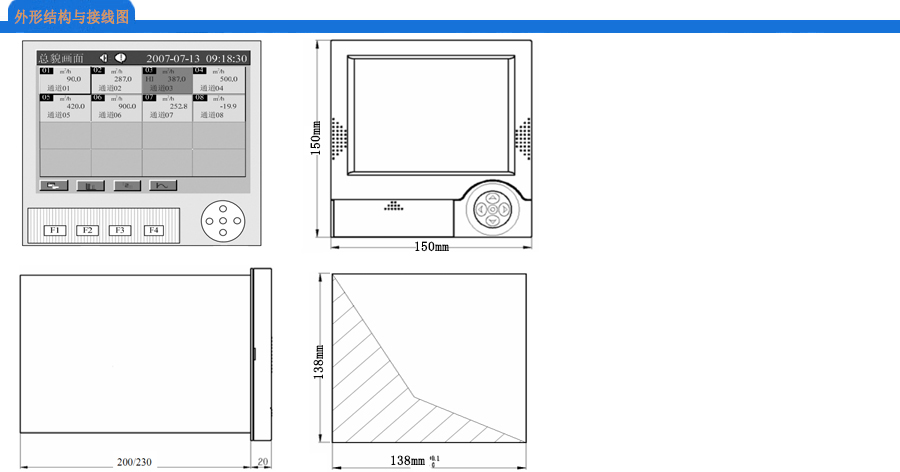

外形規格：150*150mm（開孔：138*138mm）
屏幕顯示：5.6英寸320*240彩色TFT液晶顯示
測量精度：±0.2%FS±1d
報警功能：12路
PID控制：8路
電流輸入：4～20mADC、0～10mADC、0～20mADC
電壓輸入：0～5V、1-5V、0～20mV、0～100mV
電阻輸入：0~400Ω
熱電阻輸入；Pt100、Cu50、G53、Cu100、BA1、BA2
熱電偶輸入：K、S、B、R、T、E、N、J、WRe3-25、WRe5-26
變送輸出精度：±0.2%FS 負載能力:0～600Ω
24V饋電：16路
輸出入阻抗：0～10mA：500Ω、4～20mA：250Ω、DC.V: ≥200KΩ
熱電偶及DC.MV:≥10MΩ冷端自動補償精度0～40℃范圍內±0.3℃
熱電阻:三線制輸入3×10Ω以內補償
脈沖幅值:≥2.5V,頻率范圍0.01～1000HZ
繼電器接點容量：AC220V3A、DC30V3A
打印控制：打印接口為RS-232C，可直接配接SP-A40SH系列串行打印機
供電電源：AC220V≤6W或24V
工作環境要求：溫度：0～50℃、相對濕度：<58%，無腐蝕性氣體，無震動場合。
無紙記錄儀選型表：
SC-RJ130系列彩色無紙記錄儀支持16路模擬量輸入，8路模擬輸出，12路報警輸出，16路全隔離DC24V配電輸出，設定數據與記錄數據掉電保護功能，標準MODBUS-RTU協議，可實現遠程監控。
技術參數：
測量點數：1~16路
外形規格：150*150mm（開孔：138*138mm）
屏幕顯示：5.6英寸320*240彩色TFT液晶顯示
測量精度：±0.2%FS±1d
報警功能：12路
PID控制：8路
電流輸入：4～20mADC、0～10mADC、0～20mADC
電壓輸入：0～5V、1-5V、0～20mV、0～100mV
電阻輸入：0~400Ω
熱電阻輸入；Pt100、Cu50、G53、Cu100、BA1、BA2
熱電偶輸入：K、S、B、R、T、E、N、J、WRe3-25、WRe5-26
變送輸出精度：±0.2%FS 負載能力:0～600Ω
24V饋電：16路
輸出入阻抗：0～10mA：500Ω、4～20mA：250Ω、DC.V: ≥200KΩ
熱電偶及DC.MV:≥10MΩ冷端自動補償精度0～40℃范圍內±0.3℃
熱電阻:三線制輸入3×10Ω以內補償
脈沖幅值:≥2.5V,頻率范圍0.01～1000HZ
繼電器接點容量：AC220V3A、DC30V3A
打印控制：打印接口為RS-232C，可直接配接SP-A40SH系列串行打印機
供電電源：AC220V≤6W或24V
工作環境要求：溫度：0～50℃、相對濕度：<58%，無腐蝕性氣體，無震動場合。
無紙記錄儀選型表：
| SC-RJ | 無紙記錄儀 |
| 130 | 窄屏zui多16路 |
| 代 碼 | 屏幕顯示 |
|
D C |
單色 彩屏 |
| 代 碼 | 輸入通道數 |
|
1 2 3 … 16 |
1路 2路 3路 … 16路 |
| 代 碼 | 模擬輸出通道數 |
|
0 1 2 3 … 8 |
無輸出 1路 2路 3路 … 8路 |
| 代 碼 | 報警輸出數量 |
|
00 01 02 03 … 12 |
無報警 1路報警 2路報警 3路報警 … 12路報警 |
| 代 碼 | 流量功能 |
|
0 1 2 |
無流量功能 帶流量累積功能 帶流量累積和流量補償功能 |
| 代 碼 | USB轉存功能 |
|
0 1 |
無 USB轉存+U盤 |
| 代 碼 | 通訊接口 |
|
無 R5 R2 |
缺省為不帶通訊接口 帶RS485 MODBUS-RTu 帶RS232通訊接口 |
| 代 碼 | 供電電源 |
| K | 220V AC |
