SC-XMYA系列電接點液位顯示控制儀接收液位開關信號，可分別設定每一個液位開關的液位值，以 LED 數碼形式及光柱指示當前液位，并可和計算機連接通訊。適用于和各種電接點液位計和浮球液位計配套，用于鍋爐汽包水位和其他液位的測量顯示。
技術參數：
測量點數：32路
測量精度：±0.5%FS±1d ±0.2%FS±1d
報警功能：上限、下限、上下限、上回差、下回差、雙回差、OK方式、正值方式等。
變送輸出精度：±0.3%FS 負載能力:0～600Ω
輸出入阻抗：0～10mA：500Ω、4～20mA：250Ω、DC.V: ≥200KΩ
熱電偶及DC.MV:≥10MΩ冷端自動補償精度0～40℃范圍內±0.3℃
熱電阻:三線制輸入3×10Ω以內補償
脈沖幅值:≥2.5V,頻率范圍0.01～1000HZ
繼電器接點容量：AC220V 3A（無感負載）
供電電源：AC220V ≤6W或24V
工作環境要求：溫度：0～50℃、相對濕度：<58%，無腐蝕性氣體，無震動場合。
電接點液位顯示控制儀選型表：
技術參數：
測量點數：32路
測量精度：±0.5%FS±1d ±0.2%FS±1d
報警功能：上限、下限、上下限、上回差、下回差、雙回差、OK方式、正值方式等。
變送輸出精度：±0.3%FS 負載能力:0～600Ω
輸出入阻抗：0～10mA：500Ω、4～20mA：250Ω、DC.V: ≥200KΩ
熱電偶及DC.MV:≥10MΩ冷端自動補償精度0～40℃范圍內±0.3℃
熱電阻:三線制輸入3×10Ω以內補償
脈沖幅值:≥2.5V,頻率范圍0.01～1000HZ
繼電器接點容量：AC220V 3A（無感負載）
供電電源：AC220V ≤6W或24V
工作環境要求：溫度：0～50℃、相對濕度：<58%，無腐蝕性氣體，無震動場合。
電接點液位顯示控制儀選型表：
| SC | 企標 |
| XMYA | 電接點液位顯示控制儀 |
| 9 | 設計程序（9000系列） |
| 代 碼 | 顯示方式 |
|
1 2 |
單屏+光柱 特殊顯示方式訂貨時說明 |
| 代 碼 | 輸入點數 |
| 1~32 | 可任意設置輸入點數 |
| 代 碼 | 控制輸出 |
|
0 1 2 3 4 |
無報警輸出 一路報警輸出 二路報警輸出 三路報警輸出 四路報警輸出 |

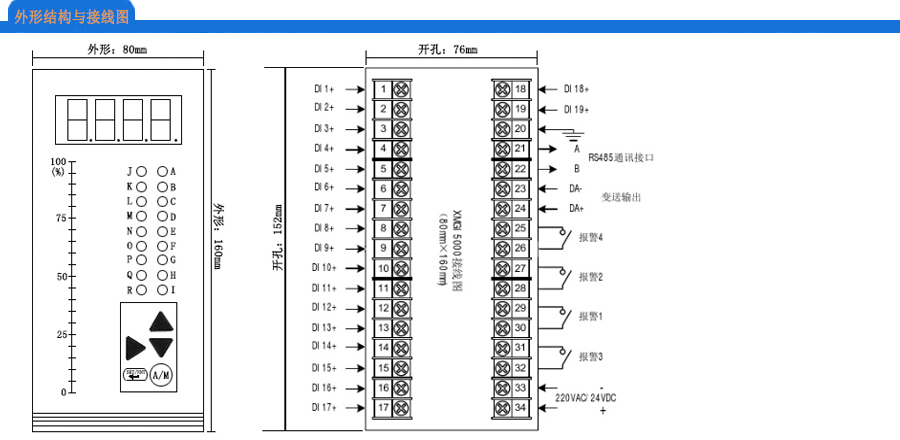

| 代 碼 | 外形尺寸 |
|
H V |
橫式160×80mm （開孔152×76mm） 豎式80×160mm （開孔76×152mm） |
| 代 碼 | 變送輸出 |
|
A B C D E F |
無變送輸出 變送輸出0～10mA 變送輸出4～20mA 變送輸出0～5V 變送輸出1～5V 特殊信號送輸出 |
| 代 碼 | 通訊接口 |
|
無 T1 T2 T3 |
缺省為不帶通訊接口 帶RS485 MODBUS-RTu 帶RS485 JCBUS 帶RS232通訊接口 |
| 代 碼 | 供電電源 |
|
K W |
220V AC 24V DC |
