產品詳情
SC-DZH信號轉換器可以為將各種傳感器、變送器等輸出的信號轉換成另一種所需要的信號，同時為其提供饋電， 變送輸出隔離的單路或雙路電流或電壓信號，并提高輸入、輸出、電源之間的電氣隔離性能。與各類需供電的傳感器、變送器等配套使用將信號傳送給顯示控制儀表及DCS、PLC系統等，通常安裝在儀表柜和儀表箱里。
技術指標：
準確度：±0.2%×F·S
溫度漂移：≤0.005%F·S/℃
顯示分辨率：±末位1個字
工作溫度：工業級標準-10～+55℃
輸入阻抗：電流：100Ω；電壓：500KΩ
電流輸出允許外接的負載阻抗：4-20mA輸出時0-500Ω；0-10mA輸出時0-1kΩ，
電磁兼容：符合IEC61000-4-4：1995中所規定的第四類（惡劣工業現場）環境對產品的抗電磁干擾要求。
輸入/輸出/電源/通訊/雙路間絕緣強度：≥1500V
儲運環境溫度：-40～+80℃
相對濕度：10-90%RH（40℃時）
供電電源： 交流：AC 95-265V 直流：DC12-32V（反接保護）
輸入功率：0.9-1.8W
通訊接口：RS232或RS485，MODBUS軟件協議（選配）。

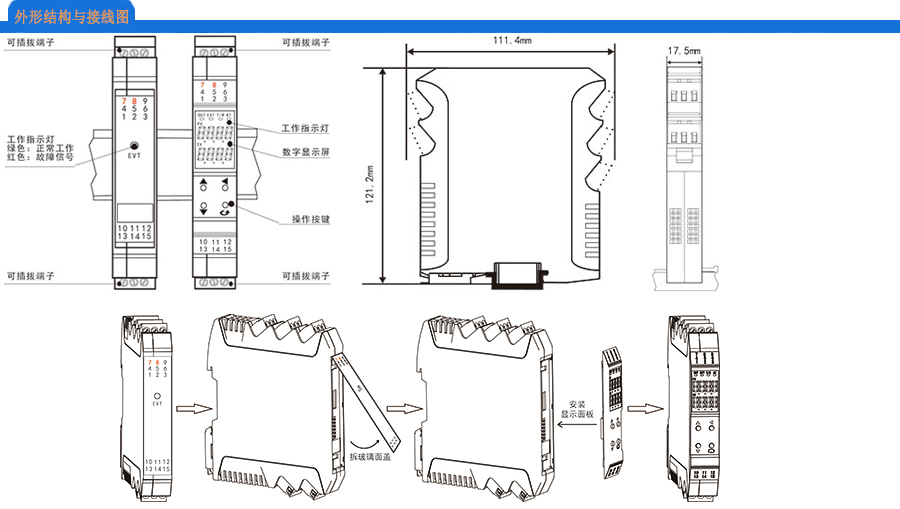

安裝方式：標準導軌式
信號隔離器選型表：
技術指標：
準確度：±0.2%×F·S
溫度漂移：≤0.005%F·S/℃
顯示分辨率：±末位1個字
工作溫度：工業級標準-10～+55℃
輸入阻抗：電流：100Ω；電壓：500KΩ
電流輸出允許外接的負載阻抗：4-20mA輸出時0-500Ω；0-10mA輸出時0-1kΩ，
電磁兼容：符合IEC61000-4-4：1995中所規定的第四類（惡劣工業現場）環境對產品的抗電磁干擾要求。
輸入/輸出/電源/通訊/雙路間絕緣強度：≥1500V
儲運環境溫度：-40～+80℃
相對濕度：10-90%RH（40℃時）
供電電源： 交流：AC 95-265V 直流：DC12-32V（反接保護）
輸入功率：0.9-1.8W
通訊接口：RS232或RS485，MODBUS軟件協議（選配）。
安裝方式：標準導軌式
信號隔離器選型表：
| SC-DZH | 信號轉換器 |
| 代 碼 | 輸入輸出回路 |
|
R1 R3 |
一進一出 兩進兩出 |
| 代 碼 | 第一輸入信號 |
|
A1 A2 A3 A4 |
4~20mA 1~5V 0~10mA 0~5V |
| 代 碼 | 第二輸入信號 |
|
0 B1 B2 B3 B4 |
無第二輸入信號 4~20mA 1~5V 0~10mA 0~5V |
| 代 碼 | 第一輸出信號 |
|
C1 C2 C3 C4 |
4~20mA 1~5V 0~10mA 0~5V |
| 代 碼 | 第二輸出信號 |
|
0 D1 D2 D3 D4 |
無第二輸入信號 4~20mA 1~5V 0~10mA 0~5V |
| 代 碼 | 通訊接口 |
|
無 R5 R2 |
缺省為不帶通訊接口 帶RS485 MODBUS-RTu 帶RS232通訊接口 |
| 代 碼 | 供電電源 |
|
A D |
220V AC 24V DC |
| 輸入和輸出的特殊信號訂貨時說明 | |
