PP防腐型磁翻板液位計
- SC-UHZ系列PP防腐型磁翻板液位計主體材質采用PP（聚丙烯）防腐材質，有很高的耐腐蝕性和結構強度，適用于酸、堿等可耐PP（聚丙烯）的腐蝕性液體的液位測量。 PP防腐型側裝式磁翻板
- 咨詢熱線：0517-86788478
-
產品詳情
SC-UHZ系列PP防腐型磁翻板液位計主體材質采用PP（聚丙烯）防腐材質，有很高的耐腐蝕性和結構強度，適用于酸、堿等可耐PP（聚丙烯）的腐蝕性液體的液位測量。
PP防腐型側裝式磁翻板液位計，其原理是將液位計測量管與罐體及容器連通，兩者液位高度一致，測量浮子內磁鋼驅動測量面板紅白翻珠的翻轉來指示液位高度。在指示器左側配有醒目的刻度尺，從而使液位的指示顯得更加清晰。
PP防腐型遠傳磁翻板液位計可在基型基礎上加帶有遠傳電流信號輸出的液位變送器，將液位信號以4~20mA的形式傳送給液位顯示儀、光柱顯示儀、液位記錄儀等二次顯示控制儀表或DCS、PLC等控制系統。
一.技術參數：
1.測量范圍LD：300～4000mm（加長型可訂做）
2.介質溫度：-20～70℃
3.介質密度：≥0.5g/cm3
4.安裝方式：側裝
5.安裝法蘭：常規側裝DN25（其它規格訂貨時說明）
6.防護等級：IP65
7.測量精度：±10mm
8.輸出信號：4～20mA或4～20mA+HART
9.防爆等級：dIIBT4～6、iaIICT4～6
10.材質規格：不銹鋼304/316、304/316襯四氟、鈦合金、塑料

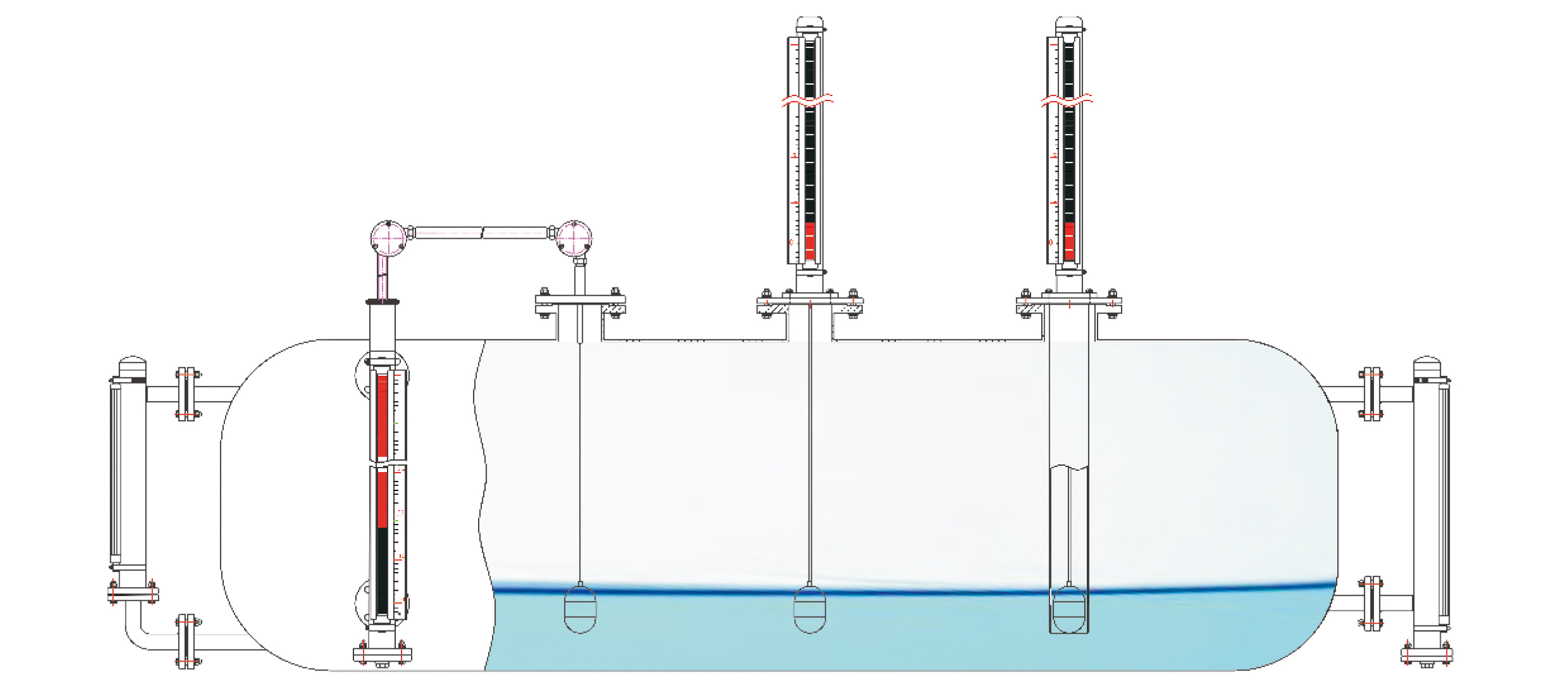

二、安裝示意圖：
三、磁翻板液位計選型表：
PP防腐型側裝式磁翻板液位計，其原理是將液位計測量管與罐體及容器連通，兩者液位高度一致，測量浮子內磁鋼驅動測量面板紅白翻珠的翻轉來指示液位高度。在指示器左側配有醒目的刻度尺，從而使液位的指示顯得更加清晰。
PP防腐型遠傳磁翻板液位計可在基型基礎上加帶有遠傳電流信號輸出的液位變送器，將液位信號以4~20mA的形式傳送給液位顯示儀、光柱顯示儀、液位記錄儀等二次顯示控制儀表或DCS、PLC等控制系統。
一.技術參數：
1.測量范圍LD：300～4000mm（加長型可訂做）
2.介質溫度：-20～70℃
3.介質密度：≥0.5g/cm3
4.安裝方式：側裝
5.安裝法蘭：常規側裝DN25（其它規格訂貨時說明）
6.防護等級：IP65
7.測量精度：±10mm
8.輸出信號：4～20mA或4～20mA+HART
9.防爆等級：dIIBT4～6、iaIICT4～6
10.材質規格：不銹鋼304/316、304/316襯四氟、鈦合金、塑料
二、安裝示意圖：
三、磁翻板液位計選型表：
| SC-UHZ | 磁翻板液位計 |
| 代 碼 | 儀表類別 |
|
517 518 519 |
翻板就地指示 翻板帶電遠傳 (4～20mA輸出) 翻板帶電遠傳 (4～20mA輸出+HART協議) |
| 代 碼 | 儀表形式 |
|
C D |
側裝式 頂裝式 |
| 代 碼 | 附加功能 |
|
無 W F D Z J |
基型 保溫型 防腐型 電伴熱型 蒸汽伴熱型 夾套型 |
| 代 碼 | 報警控制 |
|
無 1 2 4 |
無報警 一個報警開關（上限或下限） 二個報警開關（上限和下限） 四個報警開關（上上限、下下限和上限、下限） |
| 代 碼 | 浮子材質 |
|
P T F S |
不銹鋼 鈦 四氟 PP塑料 |
| 代 碼 | 主體材質 |
|
P P6 T S F PF |
不銹鋼（304） 不銹鋼（316） 鈦 PVC塑料 氟塑管 內襯四氟 |
| 代 碼 | 防爆等級 |
|
B C |
dIIBT4～6 iaIICT4～6 |
| 標注法蘭中心距 | |
| 標注法蘭規格（常規DN25，其它規格訂貨時標注） | |
| 介質密度（g/cm3，為了測量更準確，訂貨時請標注） | |
| 介質溫度（℃，訂貨時請標注） | |
| 介質壓力（MPa，訂貨時請標注） | |
