石英管液位計
- SC-UGS系列石英管液位計是利用自然光中在液體中折、反射的原理，借助紅、綠濾色片，在測量時，使液相顯示綠色，氣相顯示紅色，由于液、氣相顯示反差大，指示鮮明清晰，所
- 咨詢熱線：0517-86788478
-
產品詳情
SC-UGS系列石英管液位計是利用自然光中在液體中折、反射的原理，借助紅、綠濾色片，在測量時，使液相顯示綠色，氣相顯示紅色，由于液、氣相顯示反差大，指示鮮明清晰，所以對遠距離操作和也巡視更為有利，該液位計可廣泛用于石油、化工、電力、冶金等行業，是目前國內外理想的直讀式液位計之一。
雙色石英液位計對于兩種不同的液體混合時的測量，可選用三色界面石英液位計，三色界面石英液位計，是利用浮力與比重差的原理而設計的，石英管中的小浮子懸浮于兩種介質的分界部分，由于浮子為黑色，上、下部分液體顏色有異，所以顯示醒目，從而解決了一直困擾在石油蛤過程中兩種混合介質界面分辨不清的難題。
產品特點：
液、氣相顯示清晰，無盲區、密封性好、耐高溫、高壓、防粘稠、重量輕、壽命長、無泄漏、結構簡單、沖洗、維護方便。
技術參數：
1.特制的99.99%SiO2透明石英管，變形點1077℃，軟化點1730℃，抗壓強度1170Kgt/cm2膨脹系數5.5×102，經特殊工藝處理后具有耐高溫、高壓和優良的機械特性。
2.工作壓力：1.6、2.5、6.4、10.0MPa
3.工作溫度：-50～+550℃ PH：≤7（在低溫低速環境下可≤10）
4.測量范圍L：300、500、800、1100、1400、1700、2000、3000mm（測量范圍按中心距而制定）
5.伴熱蒸汽夾套：工作壓力0.6MPa，接管尺寸G1/2″外螺紋
6.法蘭連接尺寸：采用化工部zui新實施HG20592-20635-97法蘭標準，法蘭尺寸：DN20、PN2.5
7.用戶采用其他法蘭標準，請說明。
8.該液位計如無特殊說明，一般采用直通型式
9.如采用針型閥（即Ｃ型），鋼球自動風痹壓力：＞0.2MPa
10.重量：10～30Kg

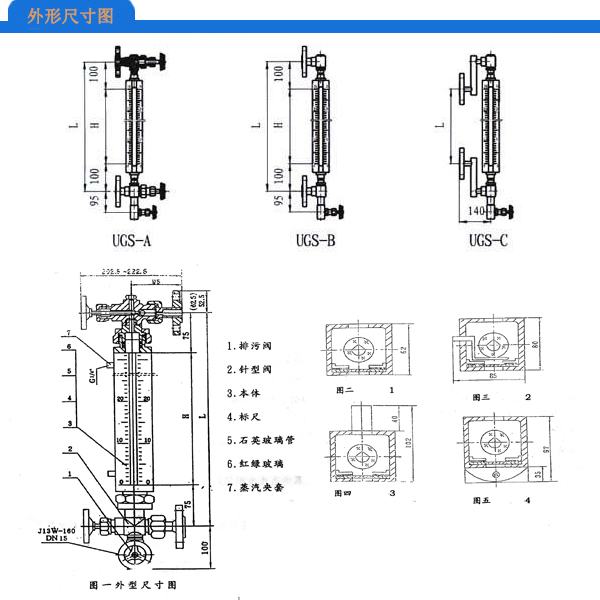

11.顯示高度與測量范圍關系（顯示高度即標尺高度）：
石英管液位計選型表
雙色石英液位計對于兩種不同的液體混合時的測量，可選用三色界面石英液位計，三色界面石英液位計，是利用浮力與比重差的原理而設計的，石英管中的小浮子懸浮于兩種介質的分界部分，由于浮子為黑色，上、下部分液體顏色有異，所以顯示醒目，從而解決了一直困擾在石油蛤過程中兩種混合介質界面分辨不清的難題。
產品特點：
液、氣相顯示清晰，無盲區、密封性好、耐高溫、高壓、防粘稠、重量輕、壽命長、無泄漏、結構簡單、沖洗、維護方便。
技術參數：
1.特制的99.99%SiO2透明石英管，變形點1077℃，軟化點1730℃，抗壓強度1170Kgt/cm2膨脹系數5.5×102，經特殊工藝處理后具有耐高溫、高壓和優良的機械特性。
2.工作壓力：1.6、2.5、6.4、10.0MPa
3.工作溫度：-50～+550℃ PH：≤7（在低溫低速環境下可≤10）
4.測量范圍L：300、500、800、1100、1400、1700、2000、3000mm（測量范圍按中心距而制定）
5.伴熱蒸汽夾套：工作壓力0.6MPa，接管尺寸G1/2″外螺紋
6.法蘭連接尺寸：采用化工部zui新實施HG20592-20635-97法蘭標準，法蘭尺寸：DN20、PN2.5
7.用戶采用其他法蘭標準，請說明。
8.該液位計如無特殊說明，一般采用直通型式
9.如采用針型閥（即Ｃ型），鋼球自動風痹壓力：＞0.2MPa
10.重量：10～30Kg
11.顯示高度與測量范圍關系（顯示高度即標尺高度）：
石英管液位計選型表
| SC-UGS | 石英管液位計 |
| 代碼 | 接液材質 |
|
D S |
單色 雙色 |
| 代碼 | 接液材質 |
|
C F L |
碳鋼 304不銹鋼 316不銹鋼 |
| 代碼 | 安裝方式 |
|
D G |
法蘭連接DN20、DN25（標注法蘭尺寸） 螺紋連接G3/4” |
| 代碼 | 壓力等級 |
|
1 2 3 |
PN 1.O PN 4.0 PN 6.3 |
| 代碼 | 附加功能（可多選） |
|
1 2 3 |
蒸汽伴熱型 帶照明裝置 無盲區型 |
| 測量范圍 | □□mm |
