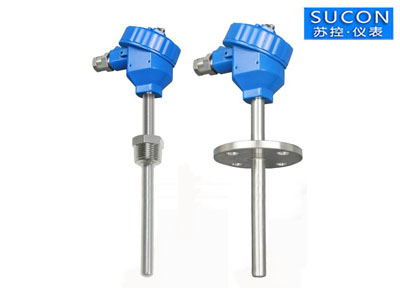

防爆熱電阻
- WZ系列防爆熱電阻采用鑄鋁防爆接線盒，是一種工業現場常用的溫度測量傳感器，根據電阻的熱效應，利用物質在溫度變化時，其電阻值也隨著發生變化的特征來測溫的，當阻值變化時
- 咨詢熱線：0517-86788478
-
產品詳情
WZ系列防爆熱電阻采用鑄鋁防爆接線盒，是一種工業現場常用的溫度測量傳感器，根據電阻的熱效應，利用物質在溫度變化時，其電阻值也隨著發生變化的特征來測溫的，當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。根據國家規定裝配熱電阻應符合IEC國際標準分度號的Pt100鉑熱電阻和符合標準分度號的Cu50銅熱電阻兩大類裝配式、統一設計型熱電阻，目前常用分度號為Pt100,以及部分使用Pt1000。通常與顯示儀表、記錄儀和數字調節儀等配套使用，用于溫度的測量顯示與控制等用途。

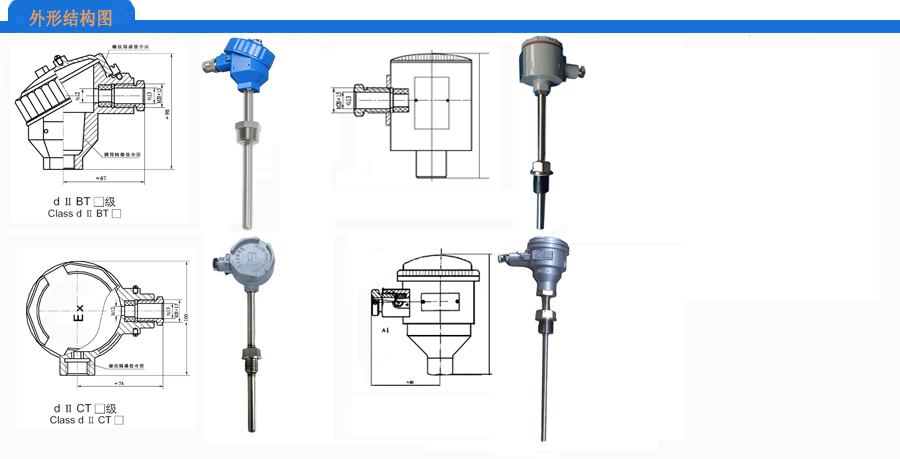

防爆熱電阻是采用高精度薄膜熱電阻原件，直接測量各種過程中-200℃~600℃范圍內的液體、氣體、蒸汽介質以及固體表面需要防爆場合的溫度。測量精度高、穩定性好。熱電阻根據應用場合的不同有不同外形的不同種類，但是大體都是由測量原件、保護套管、安裝固定裝置和接線盒組成。
技術參數：
測量介質：液體、氣體、蒸汽及固體表面
分度號： Cu50、Pt100（常用）、Pt1000
允差范圍：Pt100A級：±（0.15+0. 2%︱t︱）
Pt100B級：±（0.3+0.5%︱t︱）
Cu50：±（0.3+0.5%︱t︱）
安裝方式：螺紋或法蘭；固定或活動
接線盒：防水、防爆
執行標準：IEC751、JB/T8622-1997、JB/T8623-1997、JB/T5518-1991
熱電阻選型表：
防爆熱電阻是采用高精度薄膜熱電阻原件，直接測量各種過程中-200℃~600℃范圍內的液體、氣體、蒸汽介質以及固體表面需要防爆場合的溫度。測量精度高、穩定性好。熱電阻根據應用場合的不同有不同外形的不同種類，但是大體都是由測量原件、保護套管、安裝固定裝置和接線盒組成。
技術參數：
測量介質：液體、氣體、蒸汽及固體表面
分度號： Cu50、Pt100（常用）、Pt1000
允差范圍：Pt100A級：±（0.15+0. 2%︱t︱）
Pt100B級：±（0.3+0.5%︱t︱）
Cu50：±（0.3+0.5%︱t︱）
安裝方式：螺紋或法蘭；固定或活動
接線盒：防水、防爆
執行標準：IEC751、JB/T8622-1997、JB/T8623-1997、JB/T5518-1991
熱電阻選型表：
| W | 溫度儀表 |
| Z | 熱電阻 |
| 代 碼 | 測量原件 |
|
P C |
鉑電阻 銅電阻 |
| 代 碼 | 熱電阻原件數量 |
|
無 2 |
單支 雙支 |
| 代 碼 | 安裝固定裝置 |
|
1 2 3 4 5 |
無固定裝置 固定螺紋 活動螺紋 固定法蘭 活動法蘭 |
| 代 碼 | 接線盒形式 |
|
3 4 X |
防水接線盒 防爆接線盒 插座式 |
| 代 碼 | 保護管直徑 |
|
0 1 T |
Φ16 Φ12 其它要求訂貨時說明 |
| 代 碼 | 分度號 |
|
P1 P2 C |
Pt100 Pt1000 Cu50 |
| 代 碼 | 總長：□□□mm（數字標注） |
| 代 碼 | 插深：□□□mm（數字標注） |
| 代 碼 | 電氣接口 |
|
M N G |
M20*1.5 NPT1/2 G1/2 |
| 代 碼 | 保護管材質 |
|
1 3 6 T |
1Cr19Ni9Ti 304 316 其它材質訂貨時說明 |
