多點熱電偶
- WRNK-D系列多點熱電偶是一種工業現場常用的耐腐溫度測量傳感器，用于測量溫度梯度不顯著，或需同時測量多個位置及多處溫度點的場合。與顯示儀表、記錄儀和數字調節儀等二次儀表
- 咨詢熱線：0517-86788478
-
產品詳情
WRNK-D系列多點熱電偶是一種工業現場常用的耐腐溫度測量傳感器，用于測量溫度梯度不顯著，或需同時測量多個位置及多處溫度點的場合。與顯示儀表、記錄儀和數字調節儀等二次儀表配合使用，用于溫度的測量顯示與控制。
多點熱電偶根據電偶的熱電效應，兩個不同導體（兩根不同材質的偶絲）組成回路，測量端與冷端在溫度變化時會產生熱電勢，利用物質在溫度變化時，工作儀表便顯示mV值所對應的溫度值。直接測量各種過程中-200℃~1100℃范圍內液體或氣體。測量精度高、穩定性好。
技術參數：
分度號：K
允差范圍：K、N、E、J：±（2.5℃±0. 75%︱t︱）
T：±（1.0℃±0. 75%︱t︱）
S、R、B：±（1.5℃±0. 25%︱t︱）
安裝方式：螺紋或法蘭；固定或活動
接線盒：防水、防爆
執行標準：IEC584、IEC1515、GB/T16839-1997、JB/T5582-1991
耐磨熱電偶選型表：
多點熱電偶根據電偶的熱電效應，兩個不同導體（兩根不同材質的偶絲）組成回路，測量端與冷端在溫度變化時會產生熱電勢，利用物質在溫度變化時，工作儀表便顯示mV值所對應的溫度值。直接測量各種過程中-200℃~1100℃范圍內液體或氣體。測量精度高、穩定性好。
技術參數：
分度號：K
允差范圍：K、N、E、J：±（2.5℃±0. 75%︱t︱）
T：±（1.0℃±0. 75%︱t︱）
S、R、B：±（1.5℃±0. 25%︱t︱）
安裝方式：螺紋或法蘭；固定或活動
接線盒：防水、防爆
執行標準：IEC584、IEC1515、GB/T16839-1997、JB/T5582-1991
耐磨熱電偶選型表：
| WR | 熱電偶 |
| 代 碼 | 分度號 |
| N | K型（鎳鉻-鎳硅） |
| K | 鎧裝式 |
| 代 碼 | 測量點數 |
|
3 4 5 6 7 8 9 10 T |
3點 4點 5點 6點 7點 8點 9點 10點 其它 |
| 代 碼 | 安裝固定裝置 |
|
1 2 3 4 5 |
無固定裝置 固定螺紋 活動螺紋 固定法蘭 活動法蘭 |
| 代 碼 | 接線盒形式 |
|
3 4 |
防水接線盒 防爆接線盒 |
| 代 碼 | 保護管直徑 |
|
N 0 1 2 T |
無保護管 Φ16 Φ20 Φ25 其它要求訂貨時說明 |
| 代 碼 | 鎧裝直徑 |
|
3 4 5 6 |
Φ3 Φ4 Φ5 Φ6 |
| 代 碼 | 電氣接口 |
|
M N G |
M20*1.5 NPT1/2 G1/2 |
| 代 碼 | 保護管材質 |
|
3 6 |
304不銹鋼 316不銹鋼 |

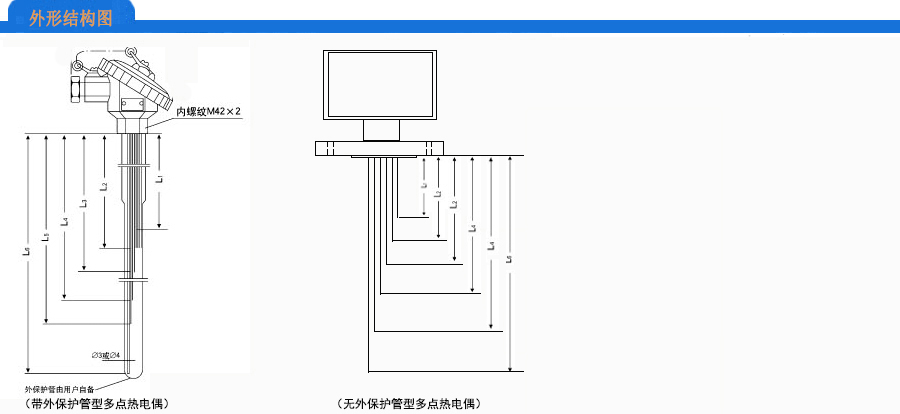

| 標注每點長度：L1=□□□mm、L2=□□□mm、L3=□□□mm…… | |
