遠傳橢圓齒輪流量計
- SC-LC型遠傳橢圓齒輪流量計是一種容積式流量?jī)x表，用于對管道內液體流量進行連續測量，并可將所測結果以4~20mA信號傳送給二次表或DCS及PLC等系統。適用于各種類型的液體測量，如原
- 咨詢熱線：0517-86788478
-
產品詳情
SC-LC型遠傳橢圓齒輪流量計是一種容積式流量?jī)x表，用于對管道內液體流量進行連續測量，并可將所測結果以4~20mA信號傳送給二次表或DCS及PLC等系統。適用于各種類型的液體測量，如原油、柴油、汽油等，具有量程大，標定方便，安裝簡易等特點，對不同的液體可以選擇不同的材質，可滿足石油、化工、醫藥、食品、化纖、原油配比、工業部門等各領域的液體流量計量。

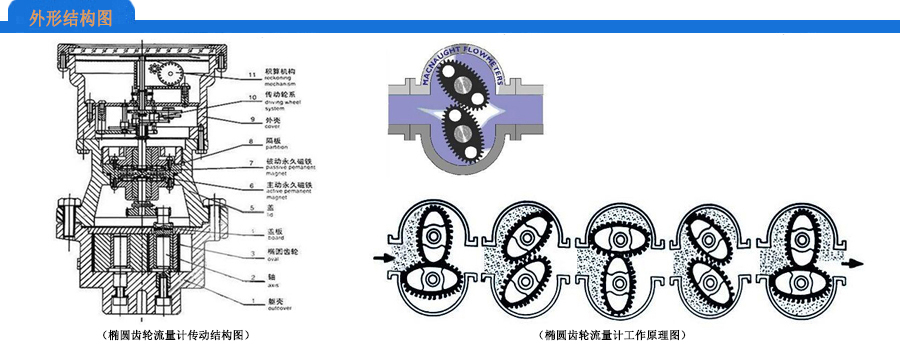

橢圓齒輪流量計又稱排量流量計或者齒輪流量計，它利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量。因此，特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。
技術指標：
顯示方式：液晶表頭顯示瞬時和累積
測量介質：各種液體及油品
介質粘度：2～8mPa.s
口徑規格：DN10～DN200
測量范圍：0.04～340 m3/h
測量精度：0.5級 0.2級
介質溫度：-20℃～100℃ ，高+200℃
工作壓力：PN1.6、PN2.5、PN6.4
安裝方式：法蘭連接、螺紋連接
輸出信號： 脈沖、4～20mA
通訊類型：RS485
供電方式：DC12V ～DC24V
防護等級：IP65
防爆等級：ExiaIIBT4
流量范圍（單位：m3/h）：
橢圓齒輪流量計選型表：
橢圓齒輪流量計又稱排量流量計或者齒輪流量計，它利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量。因此，特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。
技術指標：
顯示方式：液晶表頭顯示瞬時和累積
測量介質：各種液體及油品
介質粘度：2～8mPa.s
口徑規格：DN10～DN200
測量范圍：0.04～340 m3/h
測量精度：0.5級 0.2級
介質溫度：-20℃～100℃ ，高+200℃
工作壓力：PN1.6、PN2.5、PN6.4
安裝方式：法蘭連接、螺紋連接
輸出信號： 脈沖、4～20mA
通訊類型：RS485
供電方式：DC12V ～DC24V
防護等級：IP65
防爆等級：ExiaIIBT4
流量范圍（單位：m3/h）：
| 型 號 | LC-A鑄鐵 | LC-E鑄鋼 | LC-B不銹鋼 | |||
| 壓力等級 | PN1.6 | PN2.5/4.0/6.4 | PN1.0/1.6/4.0 | |||
| 公稱通徑 | 0.5級 | 0.2級 | 0.5級 | 0.2級 | 0.5級 | 0.2級 |
| DN10 | 0.04～0.4 | 0.1～0.4 | 0.04～0.4 | 0.1～0.4 | 0.04～0.5 | 0.1～0.5 |
| DN 15 | 0.15～1.5 | 0.3～1.5 | 0.15～1.5 | 0.3～1.5 | 0.15～1.5 | 0.3～1.5 |
| DN 20 | 0.3～3 | 0.6～3 | 0.3～3 | 0.6～3 | 0.3～3 | 0.6～3 |
| DN 25 | 0.6～6 | 1.2～6 | 0.6～6 | 1.2～6 | 1.6～6 | 1.2～6 |
| DN 40 | 1.5～15 | 3～15 | 1.5～15 | 3～15 | 1.5～15 | 3～15 |
| DN 50 | 2.4～24 | 4.8～24 | 2.4～24 | 4.8～24 | 2.4～24 | 4.8～24 |
| DN 80 | 6～60 | 12～60 | 6～60 | 12～60 | 6～60 | 12～60 |
| DN 100 | 10～100 | 20～100 | 10～100 | 20～100 | 10～100 | 20～100 |
| DN 150 | 19～190 | 38～190 | 19～190 | 38～190 | 19～190 | 38～190 |
| DN 200 | 34～340 | 68～340 | 34～340 | 68～340 | 34～340 | 68～340 |
橢圓齒輪流量計選型表：
| SC-LC | 橢圓齒輪流量計 |
| 代 碼 | 儀表類型 |
|
D Y |
就地指針?biāo)矔r(shí)和字輪累積 遠傳液晶顯示瞬時和累積 |
| 代 碼 | 管道口徑 |
|
10 … 200 |
DN10 … DN200 |
| 代 碼 | 儀表材質 |
|
A E B |
鑄鐵 鑄鋼 不銹鋼 |
| 代 碼 | 工作溫度 |
|
P H |
-20℃～100℃ 高溫型200℃ |
| 代 碼 | 壓力等級 |
|
1 2 3 4 5 |
PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 |
| 代 碼 | 輸出信號 |
|
W M F |
就地?zé)o輸出 4~20mA 脈沖 |
| 代 碼 | 通訊方式 |
|
W R |
無通訊 RS485 |
| B | 防爆ExiaIIBT4 |
| 流量范圍：0~□□□m3/h | |
