產品詳情
SC-LGJY機翼形測風裝置主要用于矩形與圓形截面管道空氣流量（風量）測量例如大型鍋爐爐膛送風、煙道排氣、大型地下工程、煤礦巷道及樓宇送風（氣）等等大多都是大截面管道，工作壓力很低一般都≤20KPa，不能采用孔板，風量信號大多作為調節信號，精確度要求不高但要求穩定的場合。
主要技術參數：
口徑范圍：圓形截面管道：φ≥500mm
矩形截面管道：500×500mm——5000×5000mm。
工作壓力：0.25≤MPa或負壓。。
工作溫度：≤200℃。
zui低流速：≥3m/s。
精確度：2.5~4.0% （出廠時不做流量檢定）

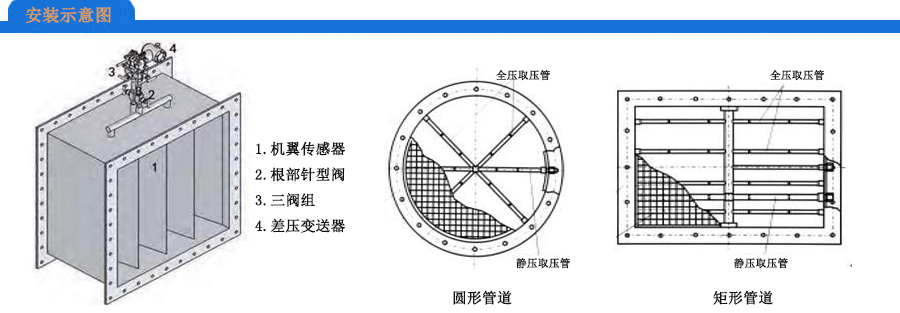

結構及安裝型式
產品圖分別是單機翼和雙機翼形（也可是多機翼）機翼形測風裝置。從圖中可以看到它
的外形是由鋼板焊接而成的矩形（也可是圓形）外殼，一個或兩個或多個機翼形節流件按設
計要求布置并焊接在外殼內。機翼形節流件的截面形狀其前端為雙曲或三曲面或一半圓形柱
體（不同曲面，流出系數不同），其后為兩塊夾板，其夾角名義尺寸為22°36′呈機翼形，前
端半圓形柱體為迎流面其前端開有正壓取壓孔，負壓取壓孔則設計在半圓形柱體與兩塊夾板
的連接處。即該節流件的zui大截面處。
由于管道截面尺寸很大又為取壓盡量均勻，在每處都至少設三個取壓孔，然后由取壓管
匯總后引出殼體之外。
機翼形測風裝置選型表：
主要技術參數：
口徑范圍：圓形截面管道：φ≥500mm
矩形截面管道：500×500mm——5000×5000mm。
工作壓力：0.25≤MPa或負壓。。
工作溫度：≤200℃。
zui低流速：≥3m/s。
精確度：2.5~4.0% （出廠時不做流量檢定）
結構及安裝型式
產品圖分別是單機翼和雙機翼形（也可是多機翼）機翼形測風裝置。從圖中可以看到它
的外形是由鋼板焊接而成的矩形（也可是圓形）外殼，一個或兩個或多個機翼形節流件按設
計要求布置并焊接在外殼內。機翼形節流件的截面形狀其前端為雙曲或三曲面或一半圓形柱
體（不同曲面，流出系數不同），其后為兩塊夾板，其夾角名義尺寸為22°36′呈機翼形，前
端半圓形柱體為迎流面其前端開有正壓取壓孔，負壓取壓孔則設計在半圓形柱體與兩塊夾板
的連接處。即該節流件的zui大截面處。
由于管道截面尺寸很大又為取壓盡量均勻，在每處都至少設三個取壓孔，然后由取壓管
匯總后引出殼體之外。
機翼形測風裝置選型表：
| SC-LG | 節流裝置 |
| 代 碼 | 節流類型 |
| JY | 機翼形測風裝置 |
| 代 碼 | 結構類型（適用上級代碼“K”孔板的選項） |
|
Y J |
圓形 矩形 |
| 代 碼 | 公稱通徑DN |
|
10 … 1600 |
DN15 … DN1600 |
| 矩形管道標注長*寬（□□□mm×□□□mm） | |
| 代 碼 | 儀表材質 |
|
1 4 6 T |
碳鋼 全304不銹鋼 全316不銹鋼 其它材質訂貨時說明 |
|
代 碼 F H |
安裝方式 法蘭式 焊接式 |
| 代 碼 | 安裝附件（可復選） |
|
0 1 2 3 |
無 截止閥 三閥組 冷凝罐 |
| 代 碼 | 測量附件（可復選） |
|
C L Y W |
差壓變送器 流量積算儀 壓力傳感器（壓力補償用） 溫度傳感器（溫度補償用） |
| 注：所有差壓式流量計需要提供完整數據：被測介質、管道口徑、流量范圍、工作溫度、工作壓力等，以便出具節流裝置計算書。 | |
