隔膜壓力表
- YTP-M隔膜壓力表能是由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表，適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固和有固體浮游物介質的壓力，以及對某些測量介質不能
- 咨詢熱線：0517-86788478
-
產品詳情
YTP-M隔膜壓力表能是由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表，適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固和有固體浮游物介質的壓力，以及對某些測量介質不能直接進入通用型儀表內和便于清洗防止沉淀物質積聚的場合壓力檢測時。廣泛的用于石油、化工、制藥、食品、輕紡等工業部門過程中的壓力檢測。

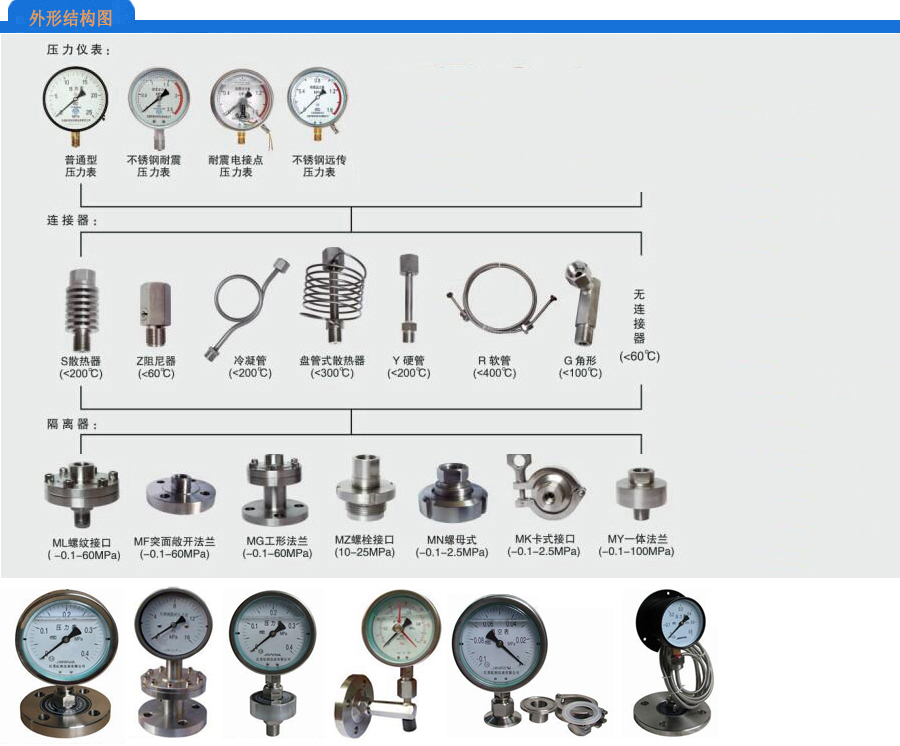

結構原理：隔膜壓力表由各種通用型壓力儀表和不同結構的隔膜隔離器組成一個封閉系統，內充密封液。當被測介質的壓力作用于隔膜時，則隔膜產生變形，壓縮封閉系統中的密封液。由于密封液的固有性質，使壓力儀表中的彈性元件產生相應的彈性變形—位移，經指示裝置顯示壓力值。當隔膜的剛度足夠小時，則壓力儀表指示的壓力就近于被測介質的壓力值。
技術指標：
1、隔膜表的溫度特性：
由于隔膜表的系統內填充了密封液作為壓力傳遞的介質，致使隔膜表的溫度影響量與密封液體膨脹系數、隔膜剛度及受壓部位的溫度有關。儀表在使用溫度偏離20±5℃時，對于低量程壓力儀表的影響尤為明顯。一般受壓部溫度誤差規定不大于1.0%/℃，所以隔膜表的溫度影響一般是由通用壓力儀表溫度影響量與隔膜隔離器受壓部溫度影響量兩者之和。
2、隔膜表的液位差：
尤其對于帶軟連接管的隔膜表，由于隔膜受壓部與通用型壓力表安裝位置不在同一水平面上，會產生液位差的影響，在測量時更應注意。
3、隔膜表的耐蝕性：
隔膜表的耐蝕性可通過適合的選擇與測量介質接觸部分的隔膜，法蘭及密封墊圈的材料來保證。
隔膜材料：0Cr17Ni12Mo2（316）; 0Cr17Ni14Mo2（316L）；蒙乃爾合金（Cu30Ni70）;哈氏合金（H276C）;鉭（Ta）及氟塑料（F4）。
法蘭材料：不銹鋼0Cr18Ni9（304）、0Cr17Ni12Mo2（316）；不銹鋼內襯氟塑料（316+F4）。
密封墊圈材料：丁腈橡膠；氟橡膠；硅橡膠及氟塑料。
4、隔膜液的選擇:
保證隔膜表使用可靠性和安全性，應根據不同用途選擇合適的密封液。
密封液選擇參考表:
YTP-ML隔膜壓力表（螺紋式）儀表技術參數：
隔膜壓力表選型表：
結構原理：隔膜壓力表由各種通用型壓力儀表和不同結構的隔膜隔離器組成一個封閉系統，內充密封液。當被測介質的壓力作用于隔膜時，則隔膜產生變形，壓縮封閉系統中的密封液。由于密封液的固有性質，使壓力儀表中的彈性元件產生相應的彈性變形—位移，經指示裝置顯示壓力值。當隔膜的剛度足夠小時，則壓力儀表指示的壓力就近于被測介質的壓力值。
技術指標：
1、隔膜表的溫度特性：
由于隔膜表的系統內填充了密封液作為壓力傳遞的介質，致使隔膜表的溫度影響量與密封液體膨脹系數、隔膜剛度及受壓部位的溫度有關。儀表在使用溫度偏離20±5℃時，對于低量程壓力儀表的影響尤為明顯。一般受壓部溫度誤差規定不大于1.0%/℃，所以隔膜表的溫度影響一般是由通用壓力儀表溫度影響量與隔膜隔離器受壓部溫度影響量兩者之和。
2、隔膜表的液位差：
尤其對于帶軟連接管的隔膜表，由于隔膜受壓部與通用型壓力表安裝位置不在同一水平面上，會產生液位差的影響，在測量時更應注意。
3、隔膜表的耐蝕性：
隔膜表的耐蝕性可通過適合的選擇與測量介質接觸部分的隔膜，法蘭及密封墊圈的材料來保證。
隔膜材料：0Cr17Ni12Mo2（316）; 0Cr17Ni14Mo2（316L）；蒙乃爾合金（Cu30Ni70）;哈氏合金（H276C）;鉭（Ta）及氟塑料（F4）。
法蘭材料：不銹鋼0Cr18Ni9（304）、0Cr17Ni12Mo2（316）；不銹鋼內襯氟塑料（316+F4）。
密封墊圈材料：丁腈橡膠；氟橡膠；硅橡膠及氟塑料。
4、隔膜液的選擇:
保證隔膜表使用可靠性和安全性，應根據不同用途選擇合適的密封液。
密封液選擇參考表:
| 工作液體名稱 | 隔膜裝置溫度范圍（℃） | 儀表正常工作環境溫度（℃） |
| 甘油水溶液 | -5～100 | -5～40 |
| 硅油（低粘度） | -40～130 | -30～50 |
| 硅油（高粘度） | -30～240 | -20～60 |
| 備 注 | 如對密封液有特殊要求請與公司協商訂做。 | |
| 產品名稱 | 產品型號 | 連接方式 | 測量范圍（MPa） |
| 隔膜壓力表 |
YTP-60ML YTP-100ML YTP-150ML |
M14×1.5 |
螺紋連接式:-0.1～0～60 法蘭連接式:-0.1～0～25 卡箍衛生型:-0.1～0～2.5 |
| M20×1.5 | |||
|
YTPF-100MF YTPF-150MF |
敞開法蘭 | ||
|
YTPF-100MG YTPF-150MG |
工字法蘭 | ||
|
YTPF-100GL YTPF-150GL |
角形法蘭 | ||
|
YTPF-100RL YTPF-150RL |
軟管連接 | ||
| 衛生型隔膜壓力表 |
YTP-100MC YTP-150MC |
卡箍連接 | |
| 執行標準 | JB/T8624-1997 | ||
| 備 注 | 常規為 | ||
隔膜壓力表選型表：
| YTP | 隔膜壓力表 |
| 代 碼 | 表盤直徑 |
|
60 100 150 |
ф60 ф100 ф150 |
| 代 碼 | 儀表材質 |
| B | 不銹鋼 |
| 代 碼 | 連接器形式 |
|
Z ZN SR YL RL GL |
直接式（被測介質溫度＜80℃） 阻尼器 散熱器（被測介質溫度＜200℃） 硬管連接（被測介質溫度＜200℃） 1/2/4 軟管連接（數字代表軟管長度，單位m） 角型連接（被測介質溫度＜150℃） |
| 代 碼 | 隔膜及法蘭形式 |
|
MF MG ML MT MC MZ MN |
敞開式凸面法蘭（≤25MPa） 工字型法蘭（≤4.0MPa） 螺紋接頭（≤60MPa） 插入式法蘭（≤4.0MPa） 夾子式（卡箍式）衛生型（≤1.5MPa） 螺栓式衛生型（≤25MPa） 螺母式衛生型（≤2.5MPa） |
| 隔離膜片材料（直接表示）：316、316L鉭、哈氏合金、F4、316+F4等 | |
| 測量范圍□□（KPa、MPa） | |
| 法蘭標準 | |
